60227 IEC 10

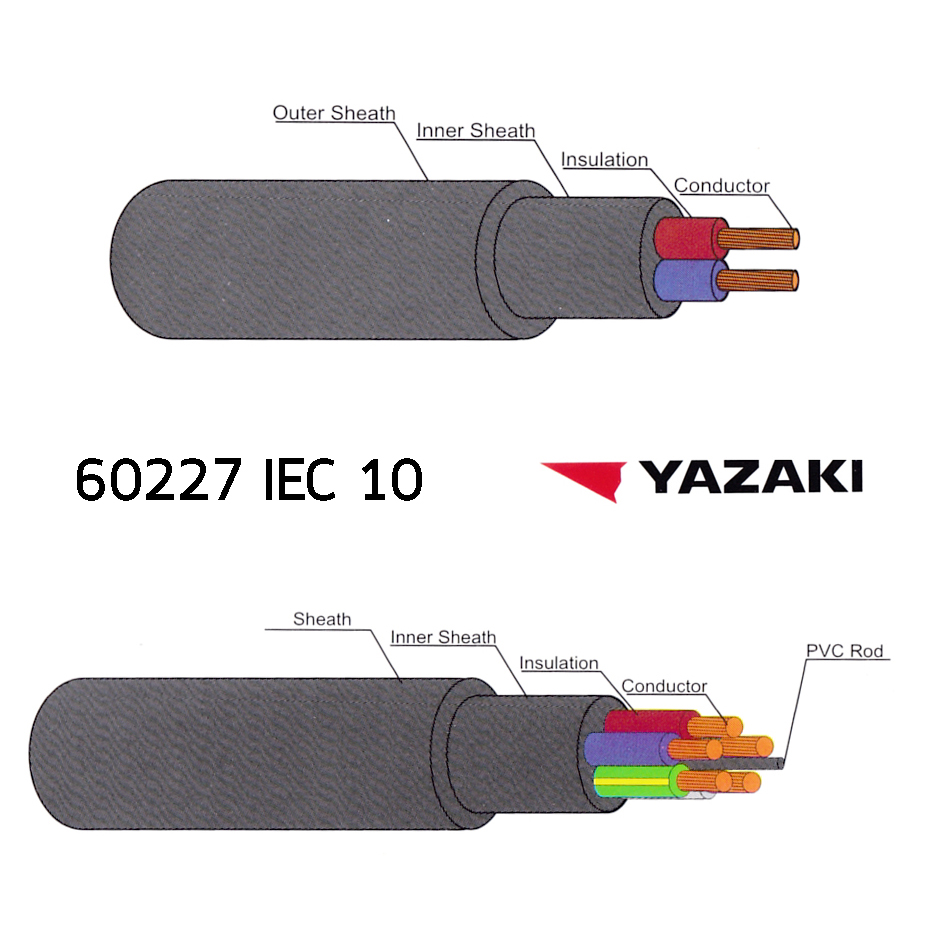

CABLE STRUCTURE

Conductor : Solid and stranded annealed copper wire

: Multi-core : Size 1.5 mm² up to 35 mm²

Insulation : Polyvinyl chloride (PVC/C)

Core identification :

2-cores : Blue, Brown

3-cores : Brown, Black, Grey or Blue,Brown, Green/Yellow

4-cores : Blue, Brown, Black, Grey or Brown, Black, Grey and Green/Yellow

5-cores : Blue, Brown, Black, Grey and black or Blue, Brown, Black, Grey and Green/Yellow

Inner sheath : Black Polyvinyl chloride(PVC/C)

Sheath : Black Polyvinyl chloride (PVC/ST4)

TECHNICAL DATA

Classification : Maximum conductor temperature 70 °C

: circuit voltage not exceeding 300/500 volts

Rated voltage : 300 Volts between Line to Earth

: 500 Volts between Line to Line

Testing voltage : 2,000 Volts

Reference standard : TIS 11 Part 4-2553, Table 1

APPLICATION

- ใช้งานทั่วไป

- เดินในช่องเดินสายและต้องป้องกันน้ำเข้าช่องเดินสาย

- วางบนรางเคเบิล

- ห้ามร้อยท่อหรือฝังดินโดยตรง

For installation exposed, or in raceway, wet or dry location
